一、产品简介

1.1 产品简介

荧光式光纤测温装置主机为壁挂式安装。该产品在高电压、强电磁干扰等特殊环境下测温有着独特的技术优势。其中变送器使用的荧光式光纤温度传感器的温度热点与测量信号接收部分没有使用电气连接，能长期高精度和高稳定度工作，这大大提高了其应用范围。与此同时，光纤测温变送器有效地解除高压断路器或电缆头处于过高温环境下使用而缩短寿命，甚至烧毁断路器或电缆，不利于开关柜的安全运行等隐患。变送器的精度及灵敏度高且耐高压防腐蚀、可远程监测、寿命长，体积小、使得仪表维护简易方便，运输安全。其内部模块化集成设计，美观合理。

2.1 荧光光纤测温变送器尺寸图（单位：mm）

外观尺寸：136x76x46(长*宽*高)

安装尺寸：123.5x48（孔间距）

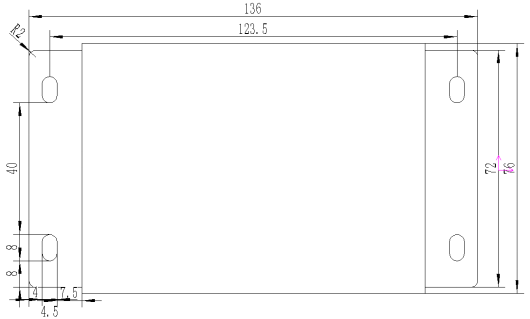

图2.1荧光光纤测温变送器安装尺寸图

2.2 安装示意图

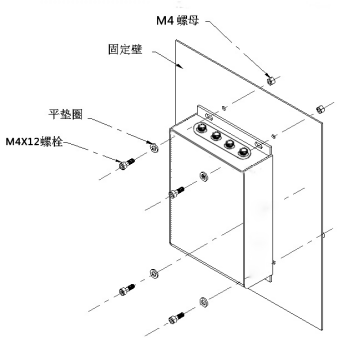

图2.2光纤测温变送器安装示意图

2.3 接口定义

图2.3荧光光纤测温变送器接口定义

拨码开关地址设置说明：数字1、2、3、4、5、6、7、8、分别对应地址1、2、4、8、16、32、64、128。

地址设置实例：设置拨码地址为5，将数字1和3往上拨至1即可。

二、 荧光光纤测温传感器

3.1 荧光光纤测温传感器结构

荧光光纤测温传感器分为三部分：①光纤ST接头 ②光纤 ③光纤探头，如图3.1所示

图3.1光纤传感器结构图

3.2 光纤接头连接

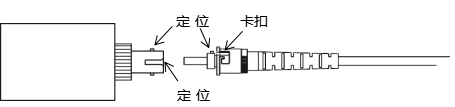

图3.2连接示意图

ST插头和插座都分别有定位槽和定位销。连接时，先将ST插头定位销对准插座的定位槽，向前推入，ST插头的外套可能会被插座的定位销卡住，这时，压住ST插头的外套旋转，使ST插头定位槽对准插座的定位销继续向前推入插到底，然后，压住ST插头的外套继续顺时针旋转，使ST插头的外套的横向卡口卡住插座的定位销，松手。光纤接头连接完成。

注意事项：

1) 系统工作前，应检查光纤ST接头是否接好；注意各通道标识相互对应。

2) 避免拉紧、挤压或扭曲光纤，光纤的弯曲半径应大于40mm。

3) 光纤连接头表面应保持清洁。

4) 光纤测温探头接触到被测物体表面，测温稳定可能存在一定延迟，属于正常现象。

3.3 电气参数列表

表4.1电气参数列表

三、 通讯协议

a) 数据格式

b) 通讯规约内容(报文格式)

i. 上位机下发命令

功能码说明：

功能码为03时，下位机回传温度数据；功能码为06时，写单个寄存器值；功能码为10时，写多个寄存器值。

寄存器地址说明：
