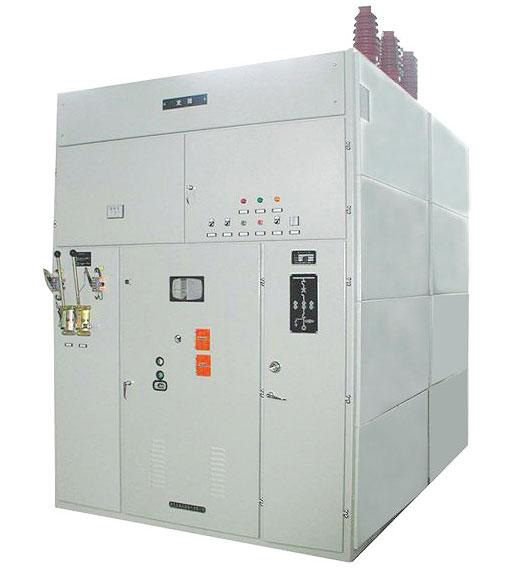

XGN17-40.5 箱型固定式交流金属封闭开关柜简介
　　XGN17-40.5箱型固定式交流金属封闭开关柜按GB3906-2006而进行设计。它适用于三相交流额定频率50Hz单母线及单母线带旁路系统的户内成套装置，作为接受和分配35kV的网络电能之用，并具有对电路进行控制，保护和监测之功能。
　　符合标准：
　　GB3906-2006  《3~35kV交流金属封闭开关设备》
　　GB11022-99   《高压开关设备通用技术条件》
　　IEC60298     《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
　　DL404-97     《户内交流高压开关柜订货技术条件》
　　使用环境条件
　　（1）正常环境条件
　　1.周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
　　2.海拔高度不超过1000m；
　　3.相对环境温度日平均不大于95％，月平均不大于90％；
　　4.地震烈度不超过8级；
　　5.水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
　　6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。
　　（2）特殊工作条件
　　在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
　　技术指标
　　额定电压（KV）  40.5
　　工频耐受电压（KV）  95（1min）
　　冲击耐受电压（KV）  185
　　额定频率  50Hz
　　主母线额定电流（A）  1250/1600/2000
　　支母线额定电流（A）  630/1250/1600/2000
　　额定热稳定电流（KA 4S）  25/31.5
　　额定动稳定电流（KA）  63/80
　　额定短路开断电流（KA）  25/31.5
　　额定短路关合电流（KA）  63/80
　　分合闸和辅助回路的额定电压（V）直流24，36，48，60，110，220，交流110，220
　　防护等级 IP2X
