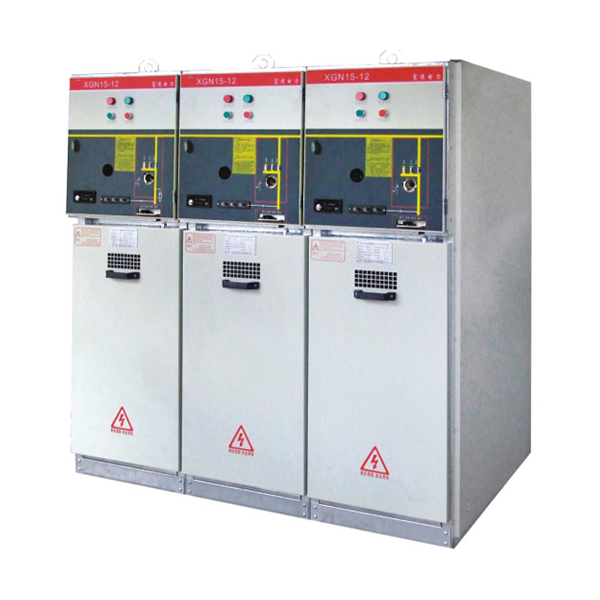

XGN15-12箱型固定式金属封闭高压开关柜简介
　　XGN15-12箱型固定式金属封闭高压开关设备（以下简称环网柜）是以六氟化硫负荷开关及负荷开关-熔断器组合电器作为主开关，而整框采用空气绝缘，适用于配电自动化，既紧凑又可扩展的成套配电装置。可广泛应用于城市电网的建设和改造，适用于工矿企业、高层建筑、住宅小区、医院、学校、公园等配电系统，作为接受和分配电能之用，主要用于环网供电和终端供电，亦适于装入预装箱式变电站。
　　符合标准：
　　GB3906-2006              《3~35kV交流金属封闭开关设备》
　　GB11022-99               《高压开关设备通用技术条件》
　　IEC420-90/GB16926-1997   《交流高压负荷开关-熔断器组合电器》
　　GB3804-2004              《3.6kV-40.5kV高压交流负荷开关》
　　GB3309--1989             《高压开关设备常温下的机械试验》
　　使用环境条件
　　（1）正常环境条件
　　1.周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
　　2.海拔高度不超过1000m；
　　3.相对环境温度日平均不大于95％，月平均不大于90％；
　　4.地震烈度不超过8级；
　　5.水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
　　6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。
　　（2）特殊工作条件
　　在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
　　负荷开关技术指标
　　额定电压（KV）  12
　　工频耐受电压相间、对地（KV）  42（1min）
　　工频耐受电压断口（KV）  48（1min）
　　冲击耐受电压相间、对地（KV）  75
　　冲击耐受电压断口（KV）  85
　　额定频率  50Hz
　　额定电流（A）  630
　　额定短时耐受电流（KA）  20
　　额定短时持续时间（S）  3
　　额定峰时耐受电流（KA）  50
　　额定短路关合电流（KA）  50
　　额定有功负载开断电流（A）  630
　　额定闭环开断电流（A）  630
　　额定电缆充电开断电流（A）  10
　　接地开关额定短时耐受电流（KA）  20
　　接地开关额定短时持续时间（S）  3
　　接地开关额定峰值耐受电流（KA）  50
　　主回路的电阻（μΩ）  ≤300
　　机械寿命（负荷开关）  2000
　　机械寿命（接地开关）  2000
　　辅助回路1min工频耐受电压（KV）  2
　　防护等级 IP3X
　　组合熔断器柜（负荷开关-熔断器）技术指标
　　额定电压（KV）  12
　　工频耐受电压相间、对地（KV）  42（1min）
　　工频耐受电压断口（KV）  48（1min）
　　冲击耐受电压相间、对地（KV）  75
　　冲击耐受电压断口（KV）  85
　　额定频率  50Hz
　　额定电流（A）  125
　　额定短路开断电流（KA）  31.5
　　额定短路关合电流（KA）  80
　　额定转移电流（A）  1700
　　主回路的电阻（μΩ）  ≤300
　　机械寿命（负荷开关）  2000
　　机械寿命（接地开关）  2000
　　辅助回路1min工频耐受电压（KV）  2
　　防护等级 IP3X
　　结构介绍
　　环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，整个环网柜可分成上下两个部分，柜的上部分包括母线室、开光室、低压室，与下部电缆（出线柜含熔断器）分隔开来以避免相互影响。因此，既提高了安全性，又便于安装、检修，还能在必要时整体更换上部单元。环网柜有宽裕的电缆室，可以容纳熔断器、避雷器、电流互感器、下接地开关等元件，柜门有观察窗和安全联锁装置，电缆盖板可以拆下，方便电缆安装。
