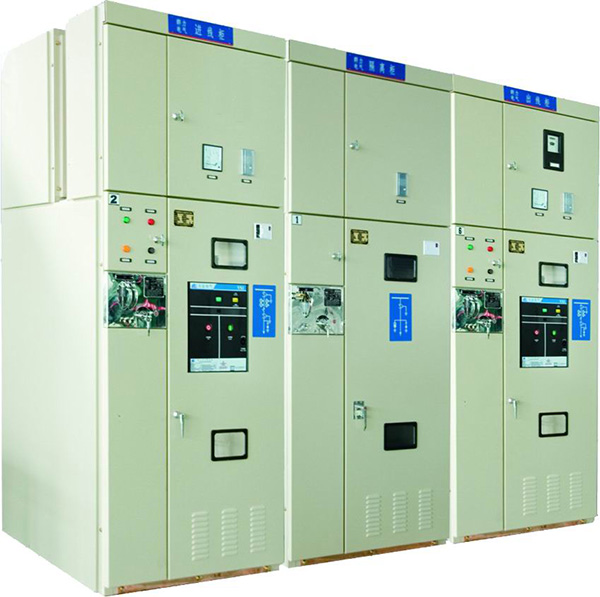

XGN2箱式定型交流金属封闭开关设备
　　一、概述
　　XGN2箱式定型交流金属封闭开关设备用于3、6、10KV三相交流50HZ系统中作为接受和分配电能之用的户内成套配电设备。具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。
　　本开关柜符合国家标准GB3906《3－35KV交流金属封闭开关设备》及IEC298标准的要求，并具有一套完善的性能可行、功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能的要求。
　　开关柜主开关采用SN10型系列少油断路器及ZN28A户型系列真空断路器。断路器配用CD10系列电磁操动机构或CT8弹簧操动机构；真空断路也可配用CD17系列电磁操动机构、或CT119弹簧操动机构。隔离开关采用GN30旋转式隔离开关系列产品。
　　二、环境条件
　　环境温度：上限十40℃，下限－25℃；
　　海拔高度不超过1000m；
　　相对湿度：日平均值不大于95％；月平均值不大于90％；
　　饱和蒸汽压：日平均值不大于2.2Kpa；月平均值不大于1.8Kpa；
　　地震烈度不超过8度；
　　没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；
　　在使用环境不能全满足上述条件时，产品也可采取抗湿热、防腐蚀等技术手段来适应特殊的环境。
　　三、结构简介
　　｜XGN2开关柜为金属封闭式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、哇益重等，室与室之间用钢板隔开。
　　四、型号说明
　　（略）详情请见说明书
　　五、技术参数
　　（略）详情请见说明书
　　六、内部结构
　　（略）详情请见说明书
　　七、订货须知
　　1次回路方案的系统图、柜体排列图
　　二次回路接线原理图，端子排列图，如端子无排列图时按制造厂规定提供
　　柜内电器元件的型号、规格及数量表
　　母线的材质及规格，否则按制造厂标准提供
　　如有母线桥，应提供跨距尺寸
　　需方要求提供水平母排，则必须在合同中指明
　　需要附件、备件时，应提出其型号规格和数量
