一、概述：

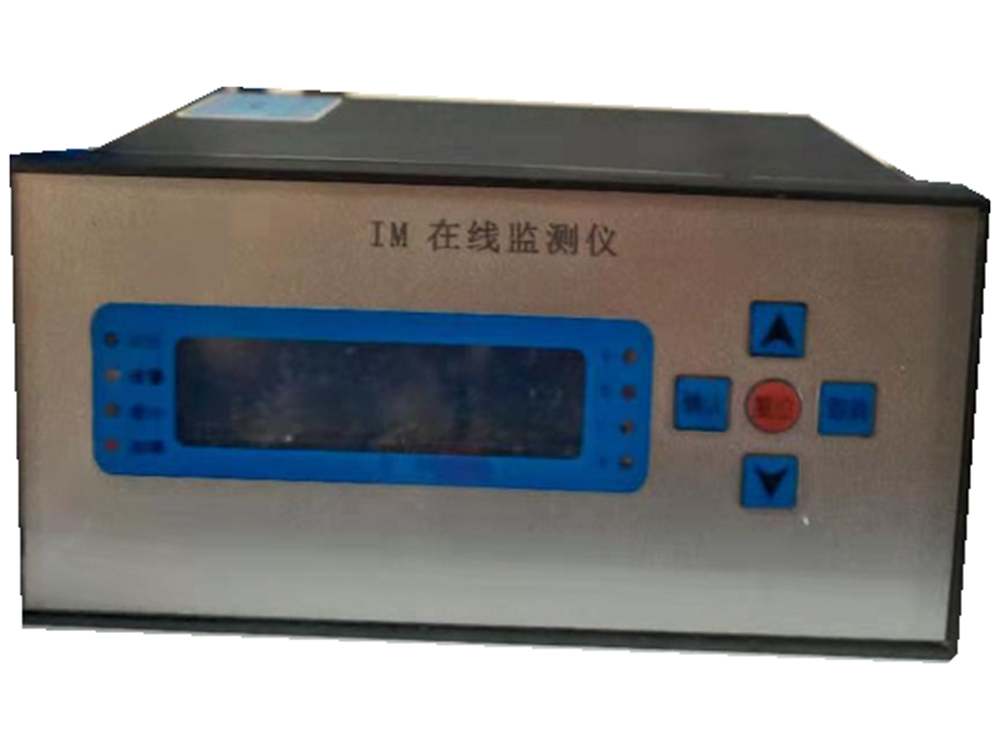

     AHYT-IM过电压监测仪，是针对过电压保护器研制的一种智能型放电记录装置。它是总结前一代过电压计数器经验基础上，针对过电压保护器放电过程，详细地考虑了各种过电压类型的放电情况，结合先进的计算机测控技术研制而成。

本装置采用高性能单片机(MIRCOCHIP-PIC16F690)为处理核心构成，通过对信号光电隔离、智能信号分析处理，实现对过电压保护器放电动作次数进行实时的采集处理。FRAM数据存储器，无限次的擦写，上万次的累加数据并掉电保存数据十年以上。良好的人机接口功能，方便操作维护。装置可选配工业标准RS-485接口，可与后台通讯实现远程监控。

二、产品功能：

实现对数据的实时采集；

智能分析处理数据；

分相累计过电压计数值，并实时记录动作时间；

良好的人机接口，LED数码管动态显示数据；

追忆按时间查询过电压记录数据；

工业标准RS485通讯，实现远程监控。

三、性能特点：

     本装置结构紧凑，技术先进。采用性价比高的单片机(MIRCOCHIP-PIC16F690)作为处理核心，功耗低速度快。

     系统对采集信号光电隔离，并实时数据分析处理，记录过电压发生相别及时间，精确度高。

     装置灵敏度高，稳定性强，系统通过软、硬件两方面着手，增强了对电磁场，信号串模，电网电压波动等各种干扰的抵抗能力，有效防止误动，有较高的可靠性。

     采用先进的非易失RAM作为数据存储器，使记录数据掉电后保存十年以上，确保系统的长期运行。

     本装置人机界面友好，LED数码管动态显示数据，菜单简洁明了，按键输入操作简单方便。

     采用工业标准RS-485通讯接口，实现远程篮控。

     装置体积小，重量轻，安装方便简单。
