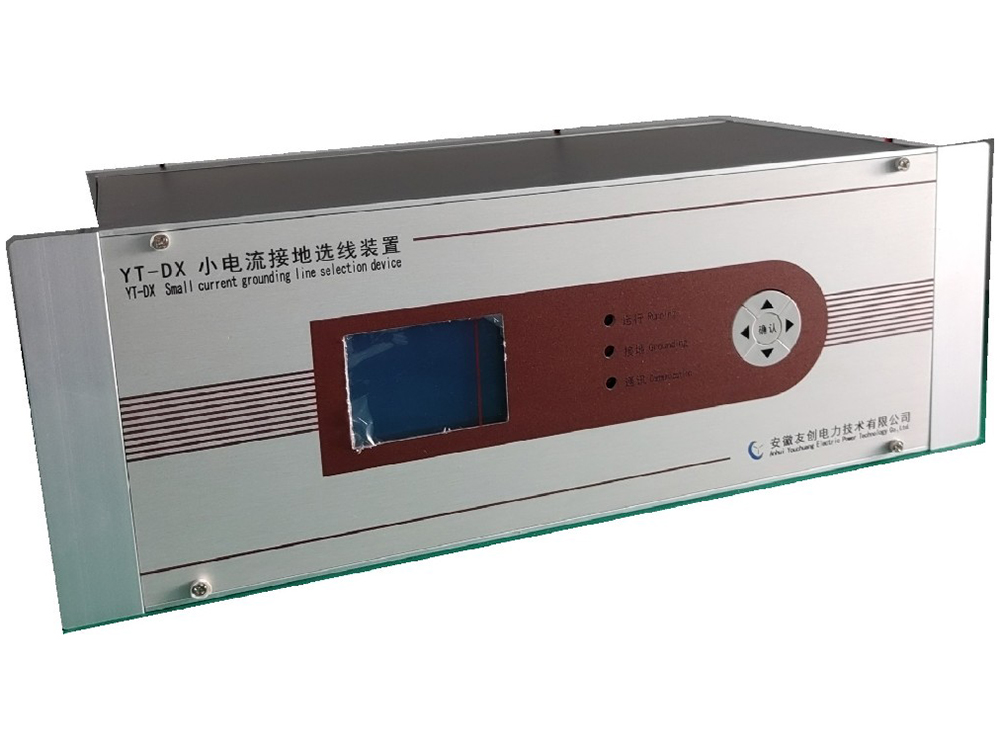

一、产品概述

   单相接地是中压配网中最常见的故障，发生接地后系统虽可继续带故障运行，由于非故障相对地电压升高，若不及时处理可能会发展为非故障相绝缘破坏继发相间短路的威胁。及时准确地判定接地回路是快速排除单相接地故障的基础，实面判定接地故障回路的保护装置通常被称为小电流接地选线装置，但早期的选线装置常发生误选和漏选 ，效果不能令人满意。

   针对以上情况，我公司在总结了各种小电流接地选线方案成功经验和失败教训的基础上，应用INTEL 80C196KC微处理机多CPU系统，结合多种新型技术做到多路信号同时采集，采集系统独立工作不占用主CPU工作时间。具有采集速度快，抗干扰能力强等特点。本产品采用新颖的算法克服了同类产品弧光接地时正确选线率低的缺点。

  该装置具有操作简单，用户界面友好，选线准确，运行可靠等特点，可正确区分系统谐振和接地。采用标准部通讯规约，可与各保护生产厂家的综合自动化设备接口，具备了越大容量的故障记录功能，为现场运行人员迅速处理接地故障提供了极大的方便。

二、装置的适用领域

适用于中性点不接地的小电流系统；

最大四段母线系统，总出线回路不大于36回路（超过36回路时须特别说明）；

广泛应用于电力系统变电站、发电厂及煤矿、钢铁、冶金、化工等大型广矿的供电系统。

三、性能特点

本产品选用INTEL 80C196KC微处理器芯片；

<本机针对国内其它小电流选线设备对弧光接地判断准确率低的情况，采用了先进的最大增量法进行弧光的选线判断；

<汉字化输出信息可通过液晶显示追忆(8次故障数据)；

<提供可选两种数据通讯接口: RS-232口、 RS-485口；

<选线提供打印机为选配功能，须订货时说明；

四、电气参数

1.输入量额定值

  零序电压（U=0~100V)

  零序电流 (I1~I36)<2A且>20mA

  电源电压：直流220±10%      功耗：<100W

  零序电流回路输入路数：≤36（四段母线）

2.输出量额定值

  可输出常开接点数：1对

  接点允许电流：≤5A/DC220V

  继电器输出接点可接报警输出
