一、产品简介

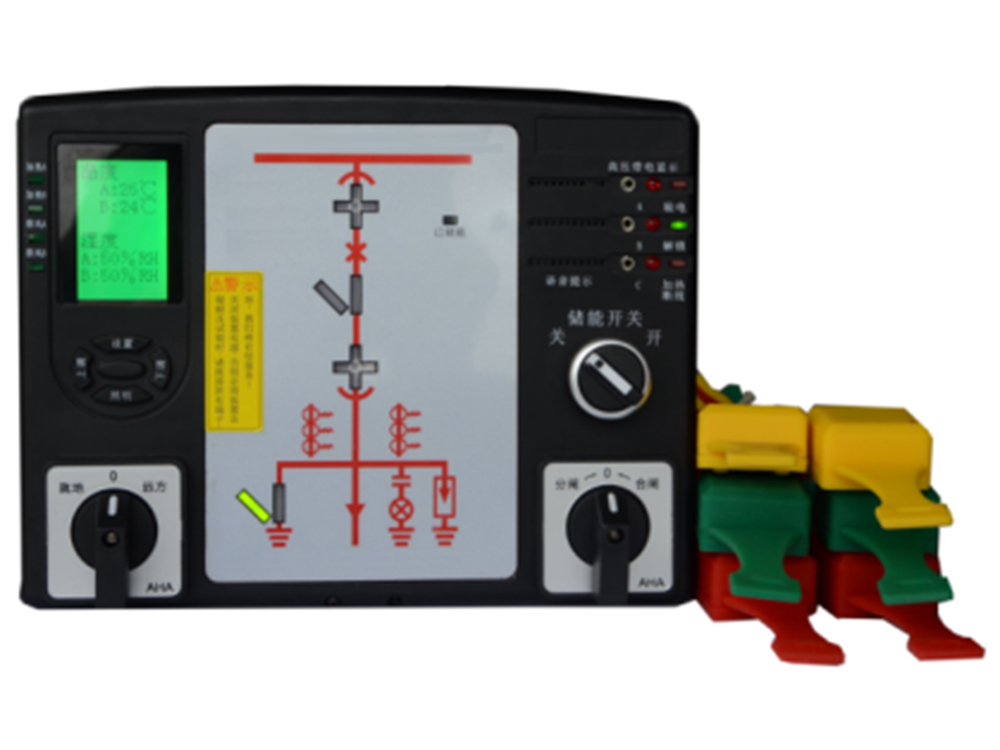

AHYT-KC系列开关柜智能操控装置

     AHYT-KC系列开关柜智能操控装置适用于3~35kV户内中置柜、手车柜、固定柜、环网柜、等多种开关柜。具有一次模拟图、带电显示、分合闸状态指示、接地开关指示、储能指示、手车位置指示、语音防误提示、温湿度手动/自动控制、RS485远程通讯接口等多项功能，并可安装多种操作旋钮和转换开关。产品采用微处理器控制，内部元件大部分为优质进口工业级品牌，具有稳定可靠、长寿命、抗干扰性强等优点，该产品较传统的模拟显示标牌具有显示直观操作方便等优点。

二、产品选型

三、AHYT-KC-3型

AHYT-KC-3开关状态指示仪

是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态等多功能于一体，这些指示功能可分可合，用户可根据需要选择。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。

超薄型的结构，接线方式为左、右两个侧面的插拔式端子，并且把强、弱电的信号分开布线，保证了不会碰到中门内的断路器，装入中门后在后面板装一防爆罩，同时将线缆封闭，以确保符合五防的要求，这种安装方式适用于各种配置的开关柜。

一、 技术指标

1. 工作电压：AC220V（宽电压输入：AC90～264V）50Hz ；DC120～370V；

2. 加热工作电源：AC220V±10%　50Hz；

3. 整机功耗：≤4W；

4. 工作温度：-10～70℃　相对湿度≤95%RH；

5. 存储温度：-40～80℃  相对湿度≤95%RH

6. 抗电磁干扰性能：符合IEC60255-22的标准规定；

7. 抗电强度：外壳与端子之间大于AC2000V；

8. 绝缘性能：外壳与端子之间大于100MΩ；

9. 体积：135.5x195.5x35mm；开孔尺寸：120x180mm；

安装螺丝孔距：125x185mm；安装螺丝孔径：Φ4mm；

二、 面板指示图及功能说明

1、解释说明

01-1、01-2：工作位置指示           07：手、自动按钮

02-1、02-2：试验位置指示           08：加热除湿指示灯

03：断路器合闸指示                 09：储能指示

04：断路器分闸指示                 10：A、B、C三相电源指示

05：接地开关合闸指示               11：闭锁、解锁指示

06：接地开关分闸指示               12：电源指示

2、指示说明

断路器状态指示（无源触点输入） 　　　　    断路器位置指示（无源触点输入）

合闸时，合闸触点闭合，红色模拟条亮；        工作位置触点闭合时，红色垂直模拟条亮；

分闸时，分闸触点闭合，绿色模块条亮；        实验位置触点闭合时，绿色水平模拟条亮；

接地闸刀位置指示（无源触点输入）　           弹簧储能指示（无源触点输入）

触点闭合，红色模拟条亮，表示接地合闸；      触点闭合，红色灯亮，表示已储能；

触点断开，红色模拟条亮，表示接地断开；　       触点断开，红色灯灭，表示未储能；

注：失电状态下所有的发光指示均不亮，只有高压A、B、C 相灯亮，以上接点信号均来自断路器的辅助接点。

3、高压带电指示部分说明

LED启辉电压（KV）：母线电压×0.15～0.65；

闭锁启控电压（KV）：母线电压×0.65。

4、温、湿度控制部分说明（1路温度＋1路湿度）

1、当环境温度小于 5℃或环境湿度高于90%RH 时，装置启动加热；

2、当环境温度高于 15℃时，加热器自动停止加热；

3、当环境湿度低于 80RH%时，加热器停止加热；

5、手动加热开关说明

开关可处于自动或手动两状态，通常是在自动状态，此时温度控制逻辑同上，当按上开关后，则处于手动强制加热状态。

6、其它辅助功能说明

本装置面板上，按用户指定要求可选配柜内照明开关，用户可直接在本装置上进行相关操作

AHYT-KC-6型

AHYT-KC-6产品简介

具有一次模拟图、带电显示，分合闸状态指示、接地开关指示．储能指示．手车位置指示、语音防误提示、温湿度数字显示、RS485远程通讯接口等多项功能。产品采用微处理器控制，内部元件为优质进口工业级品牌，具有稳定可靠、长寿命、抗干扰性强等优点。该产品较传统的模拟显示标牌具有显示直观操作方便等优点。

1、产品功能及特点

1.1、智能化程度高：能够进行断路器的状态显示、手车位置显示、隔离刀和接地刀状态显示、储能显示等（可根据用户要求满足各种显示功能）。还可以判断指示开关小车是处于试验位置与工作位置之间还是处于柜体之外。

   1.2、能够分别指示A、B，C三相是否带电，同时提供带电闭锁接点。当带电显示器处于无电状态下，闭锁才可解除。

   1.3、可根据用户需要在面板上设有合闸／分闸转换开关、

就地／远方转换开关和储能转换开关等。

   1.4、对温湿度采用数字YT-KC-6系列开关柜智能操控装置用于3～35KV户内中置柜、手车柜、固定柜、环网柜等多种开关柜．显示，直接显示柜内状态。

       控制方式：可带1—2路加热器，当环境湿度≥90％RH时，启动加热，当≤75％RH时．退出加热；当环境温度≥40℃时，加热器无条件退出．对于柜内温湿度用户也可根据需要自行设定。

   1.5、断线报警：任何一路加热器断线，断线指示灯亮。

   1.6、防误语音提示： 操作者不在试验位置误合接地开关，装置提示“请分接地开关”。

       操作者在断路器合闸位置误将手车推进或拉出，装置提示“请分断路器”

       操作者同时有以上两条误操作，装置提示“请分断路器．请分接地开关”

1.7、通讯功能：RS485接口，MODBus协议方式，通讯波特率最高达9600．可与变电站其他设备组成适时的微机防误监控系统。

2、技术参数工作电源： AC220V，DC110V，DC220V

·工作环境：-20℃～+60℃

·控制范围：0℃～+99℃

·控制精度：温度±2℃  湿度±5%RH

·功耗：≤5W

·通讯：RS485 波特率1200 2400 4800 9600（可选）

·抗电强度：外壳与端子间大于AC2000V

·绝缘性能：外壳与端子间大于1000MΩ

抗震性：10～55～10HZ  2g  1min

二、 仪器功能介绍

1、 仪器面板功能图

01 断路器合闸指示

2 断路器分闸指示

03（1）03（2）试验位置指示

04（1）04（2）工作位置指示

05 接地开关合指示

06 接地开关分指示

07 储能指示

8 带电指示及闭锁

9 语音提示

10 温湿度显示及控制

三、 安装方式

1、仪器的安装方式：嵌入式

2、仪器的外形及安装

3、温湿度传感器的安装方式：

   3.1、采用固定式安装

   3.2、传感器与仪器的链接采用接口插件方式。

4、带电传感器技术指标：

4.1、LED启辉电压（kV）：母线电压×0.15；
　　4.2、闭锁启控电压（kV）：母线电压×0.65；

四、 操作说明

1、按确认键进入设定：

显示00.1  表示模式1  设定温度

当温度>设定值，加热器禁止工作；

当温度<设定值-2(回差)，加热器允许工作；

当温度>设定值+10，过热指示灯亮，背部“过热报警”端子导通；

当温度<设定值+5(回差)，过热指示灭并停止输出。

在模式1下用户可自行设置基准温度：

按▲键基准温度上调5℃；

按▼键基准温度下调5℃。

出厂默认基准温度40℃。

2、再按一次确定键：

显示00.2 表示模式2   设定湿度

当湿度>设定值、且环温正常，加热器工作，加热指示灯亮；

当湿度<设定值-15(回差)，加热器停止工作；

本机具有断线检测功能，当湿度>设定值，环温正常，

加热器却无法正常启动时，断线指示灯亮，表示加热器断线。

在模式2下用户可自行设置基准湿度：

按▲键基准湿度上调5%RH；

按▼键基准湿度下调5%RH。

出厂默认基准湿度90%RH。

3、再按一次确定键：

显示00.3 表示式样  设定通讯地址

      如 00.1表示本机地址为1。

在模式3下用户可自行设置本机通讯地址：

按▲键地址加1；

按▼键地址减1。

出厂默认通讯地址为01，用户需现场自行设置。

4、再按一次确定键， 进入正常采集模式

五、使用及调试方法

1、产品均为嵌入式结构，只需在开关柜面板上开好孔，再将其固定在面板上即可；

2、按端子图接好线并校对正确后，通入电源；

3、将各开关量输入断短接，检查其功能是否正常；

4、温湿度控制功能，用嘴对传感器吹气，至加热指示灯亮，加热输出端导通；

5、带电显示器输入端分别接上高压带电传感器，任一相高压带电时，相应高压带电红色指示灯亮，三相都不带电时，闭锁解除绿色指示灯亮。

六、 产品定货须知

用户订货时，请提供相应说明及参数：

1、 提供一次方案图；

2、 产品名称、型号及数量（参照命名方式及意义），特殊功能请注明；

3、 装置输入电源：AC:220V  DC:110V  DC220V；

4、 温湿度传感器接线长度；

5、 加热器功率及数量（加热器电压均为AC220V）；

6、 收货单位、邮编、地址、收货人及联系电话等。
