一、概述

    我国3~35KV电力供电系统中存在如下几种过电压，断路器开闭动作过程产生的操作过电压、单相撞地时产生的弧光过电压和雷击时产生的大气过电压等。目前，尚无针对这些过电压的完整的保护方案，供电系统还经常会发生电缆放炮、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因，除了与系统中装设的过电压保护产品的性能有关系外，系统本身的复杂性对过电压有着重要的影响。对于不同的系统，使用过电压保护产品时需考虑系统输电线路的类型、输配电线路的网络结构、负责的性质和系统的接地方式等。

针对如此复杂的系统，使用一种或几种过电压保护产品难以全面抑制各种类型的系统过电压，如避雷器、组合式过电压保护器、消弧线圈及各种原理的消弧装置和PT消谐器等，尽管在这些系统中装设各种过电压保护产品，但因产品保护特性不能很好的匹配，无法彻底有效地抑制系统过电压，同一系统中装设不同厂家的过电压保护产品更是如此。

针对目前中低压系统中过电压防治难的现状，我公司研制生产了过电压抑制柜（简称抑制柜或聚优柜，型号AHYT-ZNY）。该柜可弥补系统中过电压保护元件及装置的不足，监测并有效抑制各种过电压，提升了系统的过电压保护水平。

二、装置适用范围

该产品适用于发电、变电和用电企业的3~35KV电力系统，可以替代PT柜、专用避雷器柜等。

三、装置的工作原理

YT-ZNY过电压抑制柜采用本公司研制的专用过电压吸收器（ZNY-G），该过电压吸收器采用低动态电阻氧化锌阀片，能够有效抑制过电压尖峰，缓和过电压波头的陡度，大大降低残压值，并且能够吸收系统过电压产生的大量能量。

采用了本公司专用的“多核“技术，能与系统中的过电压保护器及消弧装置等配合使用，更加优化和完善了系统中各种过电压保护装置的保护特性。

装置配有专用PT保护装置AHYT-YXQ，从根本上解决了系统出现铁磁谐振、通过改变接入电压互感器中性点的变压器二次侧的励磁特性，从根本上抑制系统铁磁谐振，避免了因系统谐振出现互感器烧毁、保险熔断等事故的发生。

装置在正常运行时，微机测控装置实时不间断的检测PT提供的电压信号，一旦发生PT断线、过压、欠压、低电压、谐振、接地等现象，利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确地对系统各种状态进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用单片微型计算机的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。

装置配有RS485通讯接口，标准MODBUS通讯规约，可以与用户微机监控系统实现数据远距离传送。

四、装置特点

1、该抑制柜是根据不同用户的系统参数进行设计生

2、消除系统过电压保护死区；

3、吸收系统过电压能量大；

4、采用多核技术，各监控单位独立工作、分工明确、判断更快更准确；

5、采用抗饱和电压互感器，取代PT柜，具有抑制过电压、低电压、失压、消除铁磁谐振、PT断线、接地故障选线报警等保护功能、性价比高；

6、工业标准的RS485通讯接口，可以上向上位机传送系统的运行状态；

7、实时监控系统状态，对出现的异常运行状态最初准确判断，并及时输出相应的开关量接点信号，用于报警；

8、故障追忆功能，显示最近20次历史故障记录。

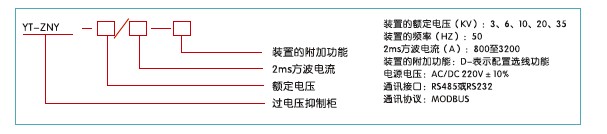

五、装置的型号及主要的技术参数

六、装置的一次原理图

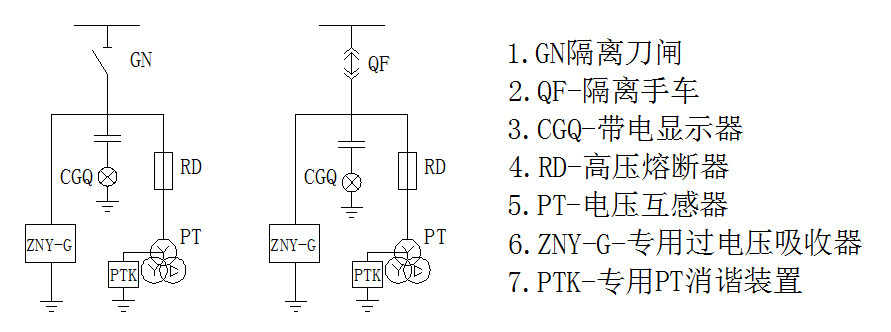

该装置分为固定式和手车式，一次原理接线如图所示。该图可作为本装置的图标，表示在电气一次系统接线图中

七、装置结构、外形和安装尺寸

1、装置的柜体结构尺寸（宽×深×高）(可根据客户要求定制)

6~10kV柜体参考尺寸:1000×1500×2300（mm）

35kV柜体参考尺寸：1800×2600×3000（mm）

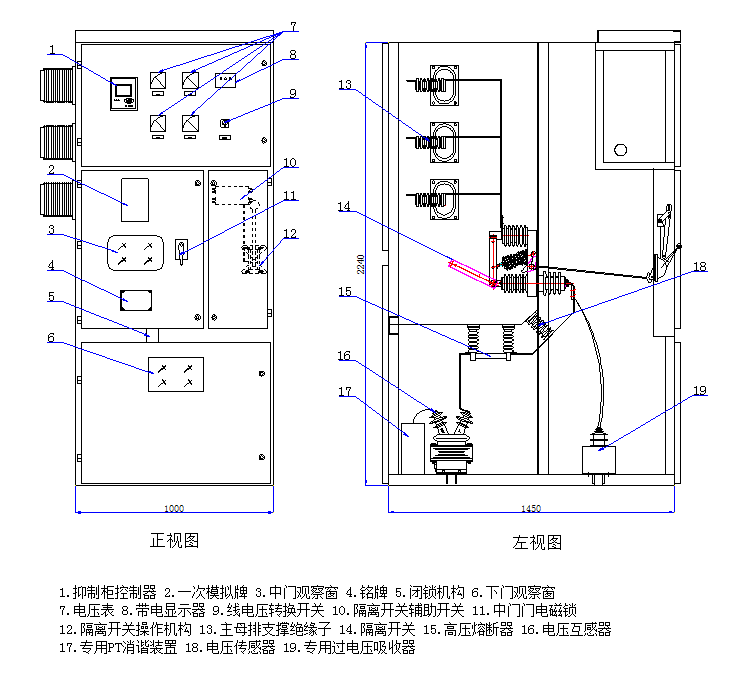

2、外形结构

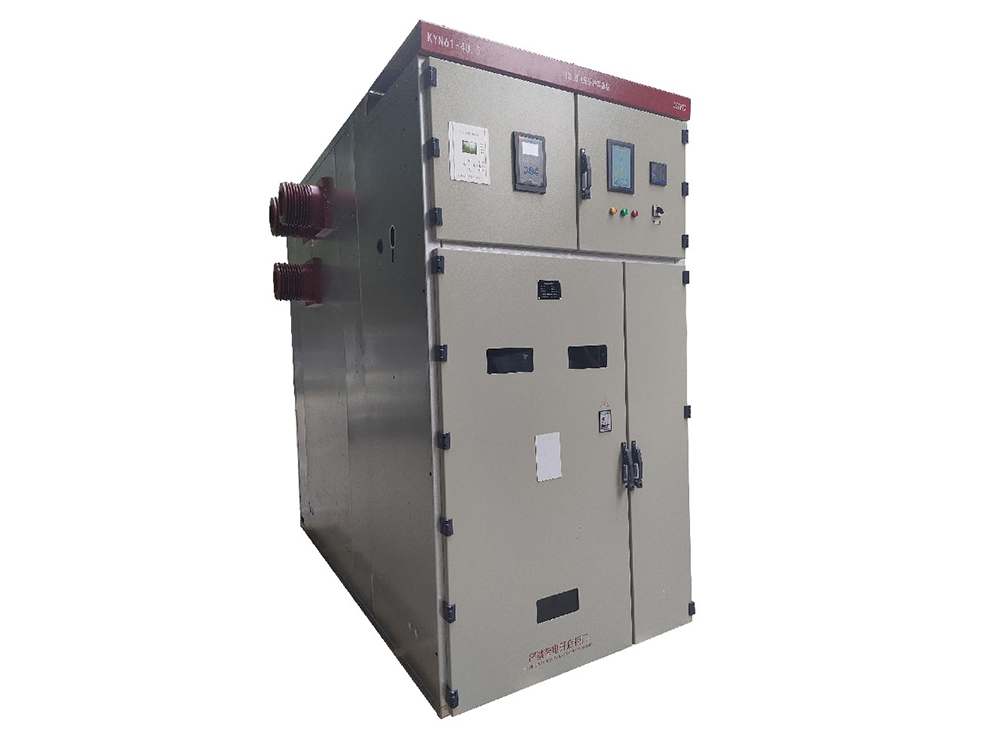

                                                                               固定式结构

八、使用环境

环境温度  户内型-15℃-+60℃特殊可做到-30℃-+60℃；户外型-40℃-+60℃

海拔高度   ≤2000m，特殊情况可达4000m

使用环境  不得有粉尘、煤气、烟气等具有爆炸性的混合物

安装地点  应具有防御风、雨、沙和防尘设施

九、包装、运输、储存

包装：一般采用木箱包装，柜体底座应固定在包装箱底板上；

运输：不宜在三级以下公路上长距离运输，必要时可拆散包装，重要部件尽量不采用公路运输；

储存：长期不用时，应储存在干燥、通风的仓库内，不宜长期在外储存。

十、安装、调试、维护

1、本公司负责根据用户的要求进行图纸设计及参数选择，设备组装调试完毕后，由专业检测人员检测合格后方能出厂。如用户需要，本公司负责现场指导安装及调试服务，用户提供必要的协助和配合。

2、用户在遵守保管及使用规则的情况下，从发货之日起12个月期限内，产品由于质量原因而发生损坏和不能正常工作，制造厂无偿为用户更换或维修。

3、本公司对设备实行终生维修并长期以优惠的价格提供备品备件。

十一、订货须知

1 用户应提供相关的系统额定电压,系统最大单项接触地电容电流及现场海拔高度,作为设计依据。

2 柜体的尺寸由我公司工程师进行设计并用户签字确认以后，最终确定。

3用户应明确装置的功能（包括基本功能和可选功能），如有特殊要求应在订货时提出。

4 用户若选择了选线功能，请注明选线的线路数量；

5 需要其他额外附件或备件，应在订货时注明“名称、规格及数量

6.如产品升级或其他调整不另行通知，具体可联系我公司商务或技术。
