AHYT-ZNQS系列 单相接地智能综合管控装置

一、概述

我国6～35kV电力系统中，主要采用中性点不接地或经消弧线圈接地的非有效接地方式运行。当系统出现单相接地故障时，三相线电压任可以保持对称，可以带故障运行一定的时间。在这个时间内，如果能确定单相接地故障原因并排除故障，则系统可以在不停电的情况下恢复正常运行，提高了系统供电可靠性。

但是这种接地方式同样也带来了一些问题，单相接地时会引起弧光过电压和谐振过电压，此时非故障相线路对地电压最高可升至3.5倍额定相电压。一旦发生单相接地故障而不能迅速、有效地处理时，往往会引发其它问题如绝缘闪络、电缆放炮、避雷器热崩溃、PT烧毁等，形成第二点接地点发展为危害较大的相间短路事故。

随着电网规模的扩大，申压线路电缆化率的提高，以及城网、农网、企业电网混 合的配电网络越来越复杂，单相接地故障发生率也随之提高，据调查，电力系统中80%故 障由单相接地故障引起的；同时，伴随单相接地故障产生的弧光接地过电压问题、铁磁谐 振过电压会引发电压互感器烧损、电缆放炮、甚至相间短路，危害到电力系统的安全可靠运行。保持中性点非有效接地方式供电可靠性高的优点，并能在单相接地故障时准确的故 障选线意义重大.由于受电力系统结构、输配电类型、故障工况等因素影响，小电流选线法准确率普遍低下以及单相接地引起人身伤害等问题严重影响着中压电网的安全可靠运行。

对于6～35KV系统出现的这一问题，我司研制生产了单相接地智能综合管控装置，单相接地故障处理的核心技术则主要聚焦在两点：快速、准确的单相接地故障定位（故障选线）；快速、有效的消弧处理。

二、功能描述

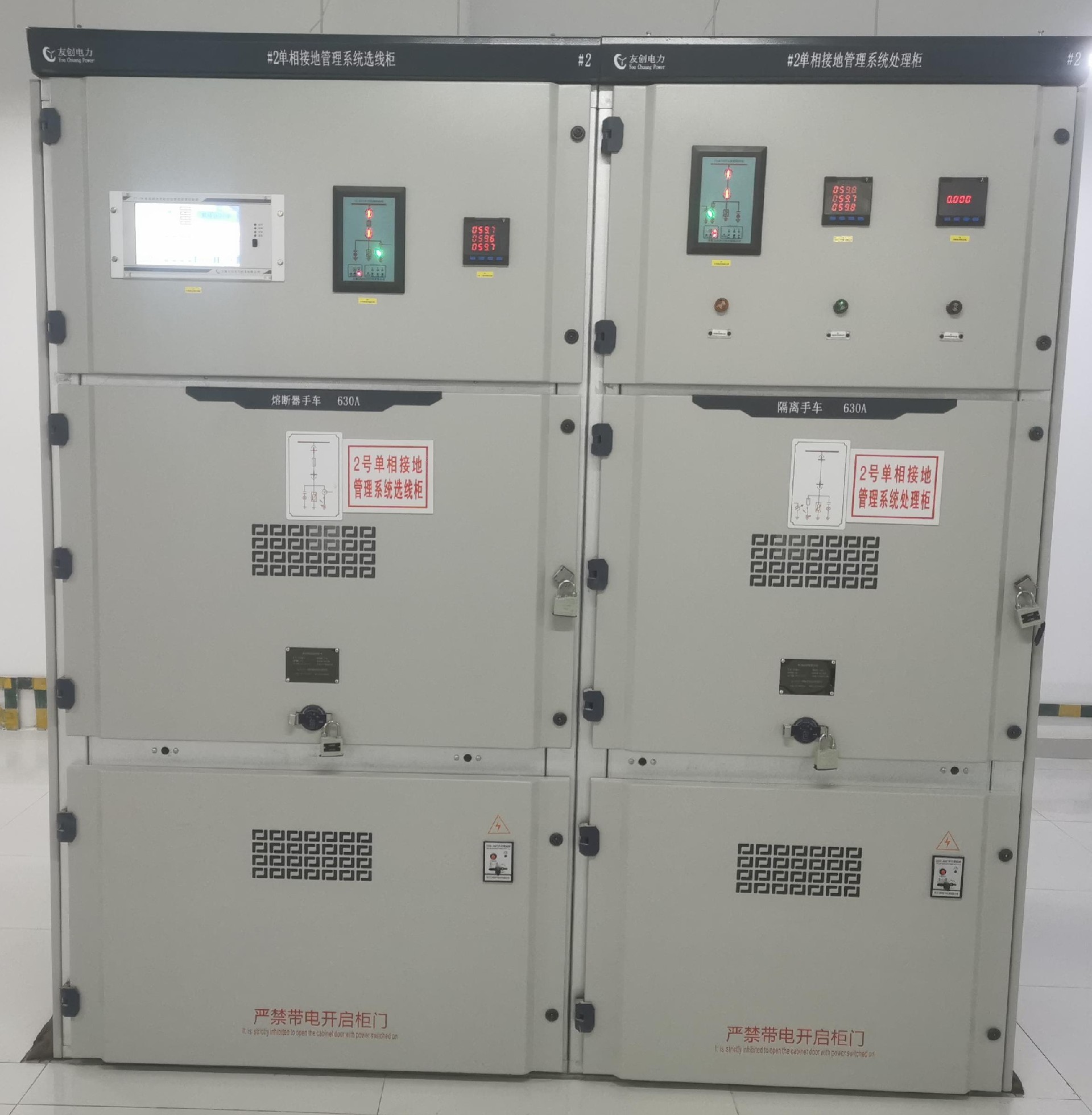

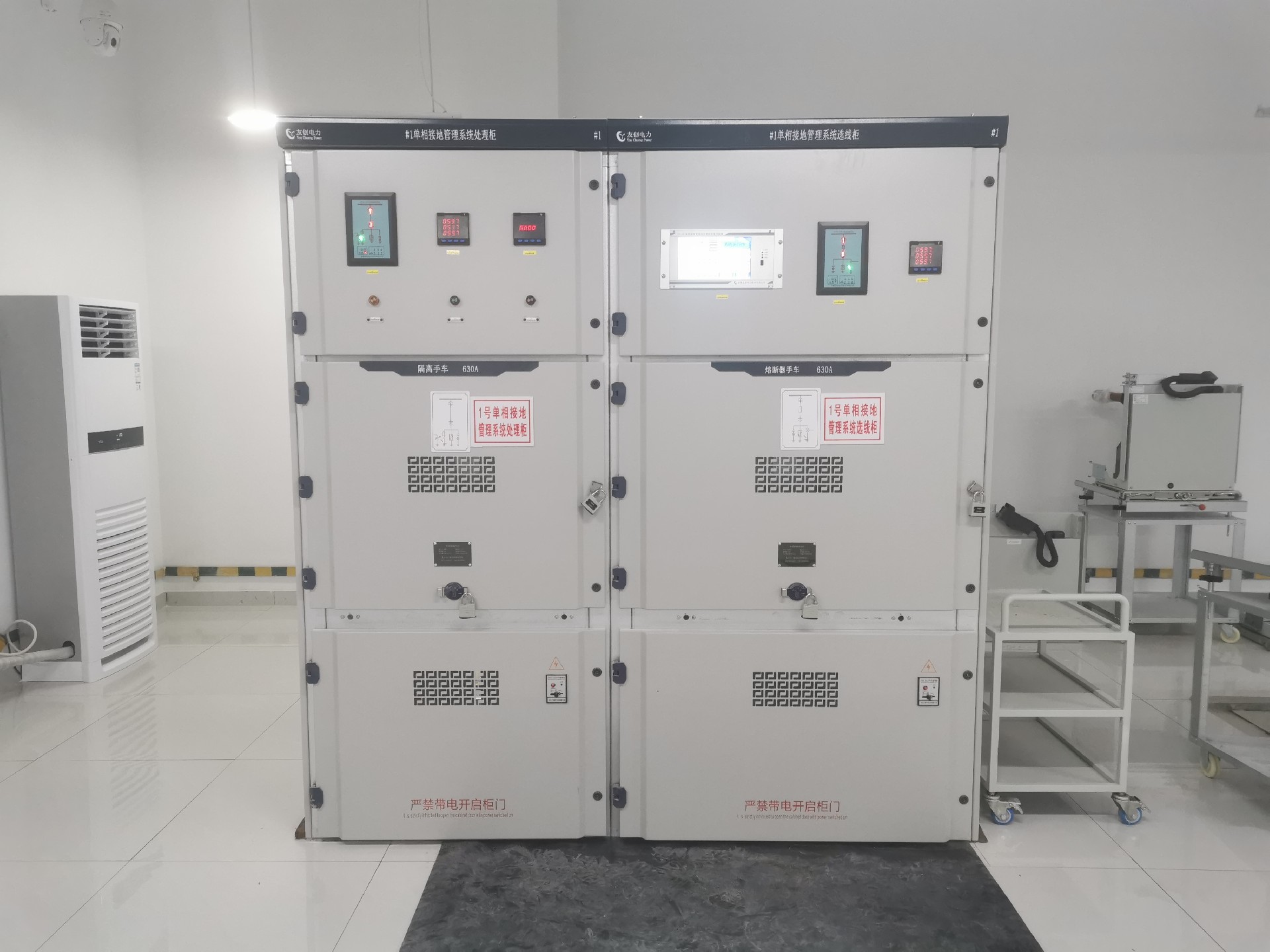

1）瞬时电流注入法选线功能 （AHYT-ZNQS-X选线柜）

系统发生单相接地故障时，利用单相快速开关 20ms内将接地变投入 ，自小电流接地方式转换为大电流接地方式 ，向接地线路注入接地电流 ，辅助选线控制器在40ms内100%准 确选出故障线路后，再利用快速开关10ms内退出注入的电流，避免对系统造成扰动 ；

2）接地故障处理

当系统发生单相接地故障时，接地故障管理系统完成选线后迅速启动故障相真空接触器，真空接触器转移流过故障点的高频接地电容电流，消除系统弧光过电压，然后调谐消弧线圈补偿接地电容电流，断开故障相的真空接触器。在真空接触器打开过程中，消弧线圈补偿系统接地电容电流，避免系统接地电容电流再次流过故障点，防止故障支路特别是电缆支路由单相接地故障升级为相间短路事故，同时能有效防止真空接触器打开时产生操作过电压。当故障消除后，系统恢复正常运行，接地故障管理系统退出消弧线圈。如果故障没有消除，接地故障管理系统再次迅速启动故障相真空接触器转移故障点电流，然后退出消弧线圈，保证系统2小时供电；

 3）全电压监测

基于高速采样的全电压监测系统监测和记录系统遭遇的雷击过电压、操作过电压及各种工频电压异常， 如电压暂升暂降、电压中断、缺相运行、电压不平衡等，供用户记录分析系统的运行状态和判断故障原因；

4）系统过电压保护

装置采用低残压吸收器作为过电压保护，抑制过电压同时有效降低残压值

三、产品的订货：

     如产品升级或其他调整不另行通知，需要订货，具体可联系我公司商务或技术。
