• 一、概述

• 我国3~35KV中压输配电系统中，大部分采用中性点不直接接地方式。中性点不直接接地在单相接地的状态下，系统线电压仍可保持三相对称而不影响用电设备的正常工作。所以，采用中性点不直接接地方式输配电系统的供电可靠性要远高于中性点直接接地的输配电系统。这是中性点不直接接地方式最大的优点，也是我国长期坚持在中压输配电系统中使用这种接地方式的基本原因。这类电网的各类电气设备，如变压器、电压/电流互感器、断路器、线路等一次设备的对地绝缘水平，都应满足长期承受线电压而不损坏的要求。但是，从多年的运行经验和近年来中压输配电系统的发展情况看，中性点不直接接地方式也给中压输配电系统带来了一些问题：

• 1、中性点不直接接地系统容易发生高压震荡，从而引起各种过电压、谐振。系统电压、电流变化很快，出线柜零序分量变化也突出，容易导致选线错选。

• 2、中性点不直接接地系统中发生单相接地故障时，通常表现为弧光接地的形式，此时非故障相线路对地电压最高可升至3.5倍额定相电压。这种遍布整个系统的过电压往往会在系统绝缘薄弱处引起对地闪络。同时，接地电弧容易灼伤接地处的线路绝缘，特别是电缆线路，接地电弧容易烧穿电缆的相间绝缘而造成电缆相间短路，引发“电缆放炮”。另外，在弧光接地的过程中，由系统电磁参数的变化而引起系统发生激烈的电磁震荡。在震荡过程中，系统对地电容的充放电电流会在电弧熄灭和故障消除时通过系统中的电压互感器的中性点形成回路。该直流电流往往远大于电压互感器的额定电流，从而造成互感器的铁心饱和，一次侧电流因而急剧增大，熔断电压互感器保险丝，甚至烧毁电压互感器。

• 3、难以确定发生单相接地故障的支路。目前市场上基于小电流选线原理的单相接地故障选线装置，在系统发生单相接地故障时，采集流过各支路的零序电容电流的大小和方向并经过不同的分析方法来确定发生单相接地故障的支路。由于系统零序电容电流信号小，并且会受到故障点的状态、位置等等多种因素的影响，检测的准确性不高，从而给用户的用电安全带来隐患。而应用于中性点经消弧线圈接地的系统时，原有基于功率方向选线原理的选线装置更是无法使用。

• 4、现有的故障电压监测装置对系统遭受的弧光、雷电、操作等暂态过电压不能真实的进行记录、分析。

• 在中性点不直接接地系统发生单相接地故障时，单相接地故障管理系统具备快速准确的选线，有效的故障处理以及全过程电压监测等多种功能。非有效接地系统单相接地故障处理的核心技术难题则主要集中在两点:快速、准确的单相接地故障定位(故障选线)。

• 5、现有的控制单元，只是监测三相电压和开口三角电压及出线零序电流互感器电流。只是单纯分析判断来分析选线，三相电压突变、零序电流互感器的误差、谐波都无法准确介入判断。无法准确选线。

• 6、现有监测控制单元，采集两个周波进行对比，分析故障形式，无法做到精准、同步同一时间段波形，电压、电流变化率分析。这样给运维人员及选线功能都无法提供同一时段数据。

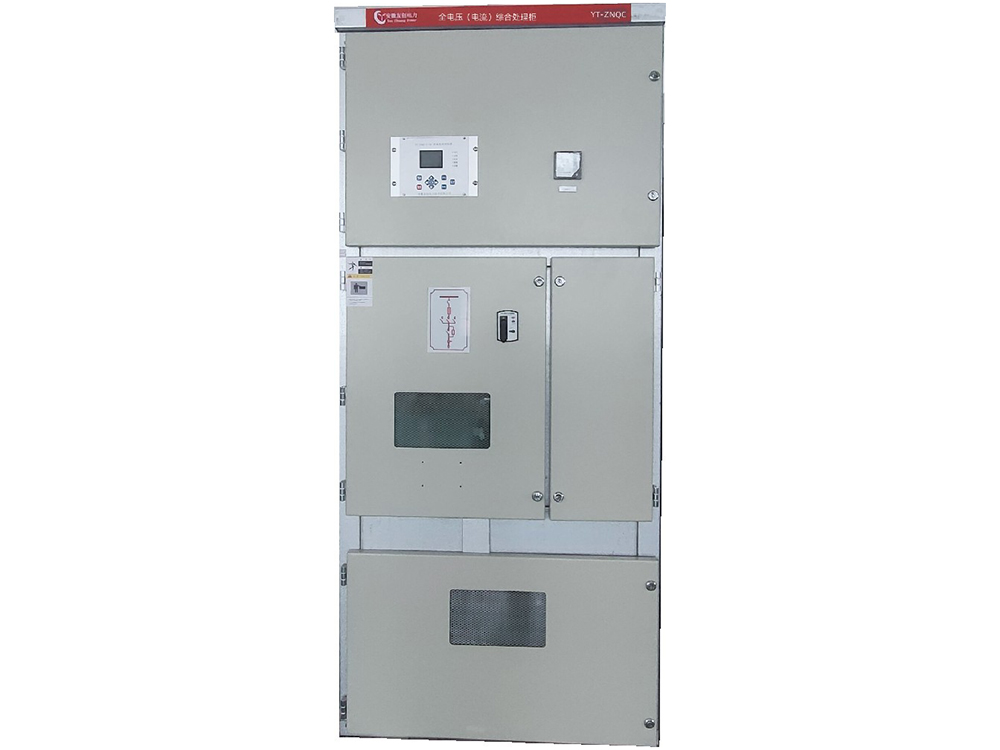

• YT-ZNQC全电压（电流）综合处理装置是一个系统解决方案。基于全电压（电流）、全电流、电压波动、电压、电流的负序分量及电压、电流偏差检测，排查故障选线方法，完全不同于小电流选线原理,有着极高的选线准确性,可以从根本上解决中性点非有效接地系统的故障选线问题。暂态电压监测和记录系统则对单相接地故障及各种暂态电压出现的时间、幅值和波形进行真实、完整的记录,在发生绝缘故障时提供有效的事件记录,利于分析故障原因、故障责任。因对中压电网中性点接地方式，世界各国也有不同的观点及运行经验，就我国而言，对此在理论界、工程界也是讨论的热点问题，在中压电网建设中，其中性点的接地方式问题，现已引起多方面的关注，面临着发展方向的决策问题。

• 友创电气在联合各界资源力量、在国内外电力行业的技术支持下诞生了一种YT-DZQC全电压（电流）综合处理装置，装置不受接地方式限制，和目前电力系统采用中性点不接地、消弧线圈接地、小（中）电阻接地方式都有效配合。具有更高的供电可靠性、选线准确率高、过电压倍数低和消谐作用好的特点。

如需订货，可联系我们公司商务或技术
